輸送原理
GZJ2型刮渣機是刮板機的一種，但它的刮板較高。通常情況下料層低于刮板高度。物料的運動全靠刮板推送；所以它的輸送原理不同于那些具有穩定物料流的，諸如：埋刮板輸送機和一般的刮板輸送機。
它只可以在水平和傾斜狀態下工作，不能作垂直提升使用。
用途和特點
GZJ25型刮渣機主要用于鍋爐除渣，特別適用于水封爐、排鍋爐的排渣之用。
GZJ25型刮渣機的牽引構件是采用帶滾輪雙排鏈條（帶導軌），刮板置于鏈板之間。運行阻力小，不偏離，不卡滯，噪音小。
一條刮渣機可以有水平段和傾斜段變角度輸送，傾斜段的傾角可達40°。
技術性能及參數
刮板寬度 B=2500mm
刮板高度 h=115mm
板鏈節距 t=200mm
刮板間距 T=400mm
許用拉力 P≥1500kg
運行速度 V=0.08,0.1,0.16,0.2m/s
溝槽寬度 B0=450mm
傾斜角度 α≤40°
******輸送距離 Lmax=30m
電機功率 根據輸送長度確定。
輸送能力
|
輸送速度
m/s
|
提升角度 |
| 10° |
15° |
20° |
25° |
30° |
35° |
40° |
| 輸送量 |
| 0.20 |
15
|
13.1 |
11.5
|
10.7 |
8.8 |
7.2 |
5.8
|
| 0.16 |
12 |
10.4
|
9.2
|
8.5
|
7.1
|
6.3
|
5.1 |
| 0.10 |
7.5 |
6.5 |
5.7 |
5.3 |
4.4 |
3.5 |
2.3 |
| 0.08 |
6 |
5.2 |
4.5
|
4.5 |
3.5
|
2.4 |
1.5
|

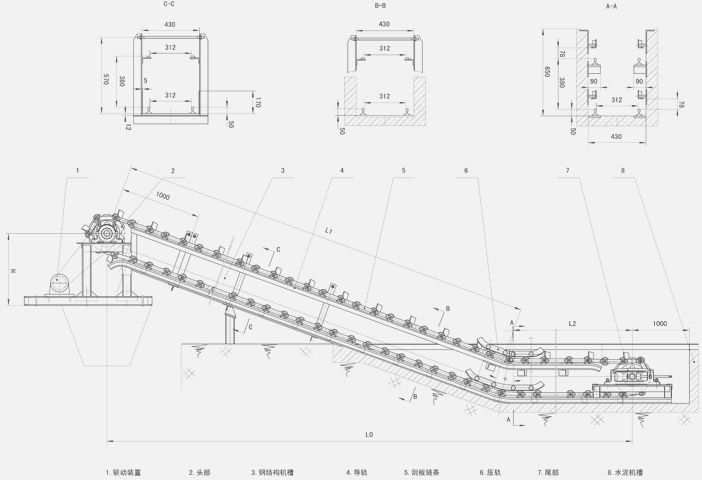

外形尺寸圖
|
